PLC期末题库

第一章

填空题

1. PLC 主要由中央处理器（CPU）、存储器、输入单元、输出单元、通信接口、扩展接口电源等部分组成。
2. 继电器的线圈“断电”时，其常开触点打开，常闭触点关闭。
3. 外部输入电路接通时，对应的过程映像寄输入存器为“1”状态，梯形图中后者的常开触点接通 ，常闭触点断开。
4. 若梯形图中输出 Q 的线圈“断电”，对应的过程映像输出寄存器为0状态， 在修改输出阶段后，继电器型输出模块中对应的硬件继电器的线圈断开，其常开触点断开，外部负载不工作。
5. 手持式编程器可以为 PLC 编写四舍五入方式的程序。
6. PLC 一般能为外部传感器提供 24V 直流电源。
7. PLC 的输出接口类型有继电器输出型，晶体管输出型，可控硅输出型
8. PLC 的软件系统可分为系统程序和用户程序
9. 按结构形式分类，PLC 可分为模块式，整体式两种。
10. PLC 采用循环扫描工作方式，其过程可分为五个阶段：自诊断检查，通信处理，输入采样，执行用户程序和输出改写，称为一个扫描周期。
11. 将编程器内编写的程序写入 PLC 时，PLC 必须处在STOP模式。

简答题

1、在复杂的电气控制中，采用 PLC 控制与传统的继电器控制有哪些优越性？

1. 高可靠性;

2. 丰富的I/O接口模块;

3. 采用模块化结构;

4. 编程简单易学;

5. 安装简单,维修方便;

6. 具有数据处理和通信联网功能。

2、什么是可编程控制器？它的特点是什么？

PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。PLC及其有关的外围设备都应该按易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。

特点是：

1. 可靠性高，抗干扰能力强
2. 硬件配套齐全，功能完善，适用性强
3. 易学易用，深受工程技术人员欢迎
4. 系统的设计、安装、调试工作量小，维护方便，容易改造
5. 体积小，重量轻，能耗低

PLC 控制系统与传统的继电器控制系统有何区别？

继电器控制：

动作有寿命限制，成本最低，也最容易被伪劣产品冒充，可维修度最高，同时维修成本也低，系统控制安装线路复杂。

PLC 控制：

1. 反应速度快，噪音低，能耗小，体积小。
2. 功能强大，编程方便，可以随时修改程序。
3. 控制精度高，可进行复杂的程序控制。
4. 能够对控制过程进行自动检测。功能强，性能价格比高。
5. 系统稳定，安全可靠。
6. 维修工作量小，维修方便。
7. 系统的设计，安装，调试工作量少。

PLC 数字量输出接口按输出开关器件的种类不同，有哪几种类型？它们各有 什么特点？

1. 继电器输出型
   1. 有触点输出方式，适用于低频大功率交、直流负载。
   2. 灵活，但是工作频率不能很高，寿命短。
2. 晶体管（场效应管）输出型
   1. 晶体管输出型适用于高频小功率直流负载。
   2. 驱动负载时需要外接直流24V电源。
3. 双向晶闸管输出型
   1. 晶闸管输出型适用于高频大功率负载（交流）。

简述 PLC 的扫描工作过程。

RUN模式：读取输入、执行用户程序、处理通信请求、自诊断检查和改写输出；

STOP模式：读取输入、处理通信请求、自诊断检查和改写输出。

为什么 PLC 中软继电器的触点可无数次使用？

因为软继电器在PLC里是一个位存储单元（映像寄存器），状态只有0和1，存储单元的状态取出多少次都不会影响存储单元的状态，所以在PLC程序里可以无数次使用存储单元的状态，即软继电器的触点可以在PLC程序里无数次使用。

PLC 按 I/O 点数和结构形式可分为几类？

1. 按I/O点数分类
   1. 小型机
   2. 中型机
   3. 大型机
2. 按结构形式分类
   1. 整体式结构
   2. 模块式结构

PLC 执行程序是以循环扫描方式进行的，请问每一扫描过程分为哪几个阶段

PLC执行程序的过程分为三个阶段，即输入采样阶段、程序执行阶段、输出刷新阶段。

判断题

• PLC 的输入电路均采用光电耦合隔离方式。
• CPU224 型 PLC 本机 I/O 点数为 14/10。
• PLC 的周期性循环扫描方式不会产生输入/输出滞后时间。
• 间接寻址是通过地址指针来存取存储器中的数据。
• 存储器 AI、AQ 只能使用字寻址方式来存取信息。

选择题

1. 世界上第 1 台 PLC 诞生于 美国数字设备公司,1969年。
2. 下列不属于 PLC 硬件系统组成的是 用户程序。
3. CPU226 型 PLC 本机 I/O 点数为 24/16。
4. S7-200 系列可编程序控制器的直流电源电源输入范围是 DC24V。
5. S7-200 系列继电器输出的可编程序控制器，一个继电器输出点的最大通过电流是 2A。
6. 如需要 3 路模拟量输入 1 路模拟量输出，在 S7-200 系列 PLC 中应选（ EM235） 模块。
7. PLC 的工作方式 循环扫描工作方式。
8. 在输出扫描阶段，将（输出映像）寄存器中的内容复制到输出接线端子上。
9. CPU224XP 型 PLC 有几个通讯端口 2个。

第二章

填空题

1. 输出指令（对应于梯形图中的线圈）不能用于输入过程映像寄存器。
2. SM0.1在首次扫描时为 ON，通常用来进行程序初始化；SM0.0一直为ON。
3. 接通延时定时器 TON 的使能（IN）输入电路为ON时开始定时，当前值大于等于预设值时其定时器位变为1，梯形图中其常开触点接通，常闭触点断开。
4. 接通延时定时器 TON 的使能输入电路断开时被复位，复位后梯形图中其常开触点断开，常闭触点接通，当前值等于0。
5. 有记忆接通延时定时器 TONR 的使能输入电路断开时开始定时，使能输入电路断开时，当前值保持。使能输入电路再次接通时继续记时。必须用复位指令来复位 TONR。
6. 断开延时定时器 TOF 的使能输入电路接通时，定时器位立即变为1，当前值被复位。使能输入电路断开时，当前值从0 开始累加。当前值等于预设值时，输出位变为0，梯形图中其常开触点断开，常闭触点闭合，当前值不变。
7. 若加计数器的计数输入电路 CU接通、复位输入电路R断开，计数器的当前值加 1。当前值大于等于预设值 PV 时，常开触点闭合，常闭触点断开。复位输入电路接通时，计数器被复位，复位后其常开触点断开， 常闭触点闭合，当前值为0。
8. 定时器和记数器除了当前值之外，还有一位状态位，状态位在当前值大于或等于预置值时为 ON。
9. VD200 是 S7-200PLC 的全局变量寄存器，其长度是2位。
10. 被置位的点一旦置位后，在执行RST指令前不会变为 OFF，具有锁存功能。
11. S7-200 型 PLC 的指令系统有梯形图、功能块和语句表三种形 式。
12. S7-200 型 PLC 的定时器包括TON、TOF、TONR 三种类型。
13. 累加器寻址的统一格式为MOVD &VB×××,AC×
14. 正跳变指令的梯形图格式为p跳变 。
15. 通常把内部存储器又称为元件继电器。

判断题

• 在工程实践中，常把输出映象寄存器称为输出继电器。
• 提供一个周期是 1 秒钟，占空比是 50%的特殊存储器位是 SM0.4。
• 定时器的寻址依赖所用指令，带位操作数的指令存取位值，带字操作数的指 令存取当前值。
• 位寻址的格式由存储器标识符、字节地址、分割符及位号组成。
• 栈装载与指令是将堆栈中的第一层和第二层的值进行逻辑与操作，结果存入 栈顶。
• 正跳变指令每次检测到输入信号由 0 变 1 之后，使电路接通一个扫描周期。
• TONR 的启动输入端 IN 由“1”变“0”时定时器复位。
• 定时器定时时间长短取决于定时分辨率。
• S7-200 系列 PLC 可进行间接寻址的存储器是 I、Q、M、S、T 及 C。

选择题

1. 下面哪种不属于 s7-200 PLC 可编程语言 格式文本
2. 可使用位寻址方式来存取信息的寄存器不包括 AC
3. SM 是哪个存储器的标识符 特殊辅助寄存器
4. AC 是哪个存储器的标示符 累加器
5. 定时器预设值 PT 采用的寻址方式为 字寻址
6. 只能使用字寻址方式来存取信息的寄存器是 AI
7. 传统继电控制中的中间继电器，对应 S7 系列 PLC 的应是那种地址范围 M
8. PLC 所有软继电器的触点可以无限次使用
9. 下列属于字节寻址的是 IB0
10. 下列哪项属于字寻址 VW10
11. 下列哪项属于双字寻址 MD28

第三章

填空题

1. JMP 跳转指令不能在主程序、子程序和和中断程序之间相互。
2. 定时器中断由 1ms 延时定时器T32和T96产生。
3. 把一个实数转换为一个双字整数值的 TRUNC 指令，它的小数部分采用是截位取整原则处理。
4. 子程序可以嵌套，嵌套深度最多为8层。
5. 中断程序标号指令的语句表指令的格式 INT-n，其中 n 指的是中断程序标号。
6. I/O 中断事件包含边沿中断、PTO中断和HSC中断三类。
7. FOR和NEXT两条指令间的所有指令构成一个循环体。
8. 把一个实数转换为一个双字数数值的 ROUND 指令，它的小数部分采用是 四舍五入原则处理。
9. 段译码指令的操作码是 SEG。它的源操作数的寻址方式是字节寻址，目的操作数的寻址方式是字节寻址。
10. VB0 的值为 2#1011 0110，循环右移 2 位然后左移 4 位为 2# 1101 0000。
11. 读取实时时钟指令 TODR 读取的日期和时间的数制为 BCD码。
12. 主程序和中断程序的变量表中只有临时变量。

判断题

• JMP 指令的功能是使程序跳转到另一个程序的具体标号处。
• 字节比较指令比较两个字节大小，若比较式为真，该触点断开。
• 双字循环移位指令的操作数 N 指移位位数，要通过字寻址方式来设置。
• 位移位寄存器指令每当 EN 端由 0 变 1 时，寄存器按要求移位一次。
• 有条件结束指令将根据前面的逻辑关系决定是否终止用户程序。
• 块传送指令的操作数 N 指定被传送数据块的长度，采用双字寻址。
• 暂停指令能够使 PLC 从 RUN 到 STOP，但不能立即终止主程序的执行。
• TRUNC 指令把 32 位实数转换成 32 位符号数，小数部分按照四舍五入原则 处理。
• I-D 指令的功能是将把一个 16 位整数值数转换为一个 32 位的双字整数。
• 中断分离指令 DTCH 截断一个中断事件(EVNT)和所有中断程序的联系，但 并不禁止该中断事件。

选择题

1. 子程序的有条件返回指令是 CRET
2. 无条件子程序返回指令是 RET
3. 一个 BCD 码转换为一个整数值的梯形图指令的操作码是 BCD-1
4. 段译码指令的梯形图指令的操作码是 SEG
5. 对 S7-200 系列 PLC，两个16位数整数相乘，产生一个 32 位的输出结果，应 采用哪种指令？MUL
6. S7-200 系列可编程序控制器中，读取内部时钟，用什么指令？ TODR
7. S7-200PLC，数据块数据传送，可采用哪种指令？ BMB
8. S7-200PLC 的看门狗定时时间为 500ms
9. JMP n 这条指令中，n 的取值范围是 0-255
10. 双字整数的加减法指令的操作数都采用（双字）寻址方式
11. 若整数的乘/除法指令的执行结果是零，则影响（SM1.0）位
12. 实数开方指令的梯形图操作码是 SQRT
13. 设 VWI0 中存有数据 123.9,现执行以下指令，则指令的结果是 124
14. 取整指令的梯形图指令的操作码是 TRUNC
15. 设累加器 AC2 中的低四位存有十进制数 3，现执行以下指令，则指令的执 行结果 VW40 的内容是 0008H
16. 以下（编程中断）不属于 PLC 的中断事件类型。
17. 整数的加减法指令的操作数都采用（字）寻址方式。
18. 若整数的加减法指令的执行结果发生溢出则影响（SM1.1）位。
19. 把一个 BCD 码转换为一个整数值的梯形图指令的操作码是 BCD-I

编程题

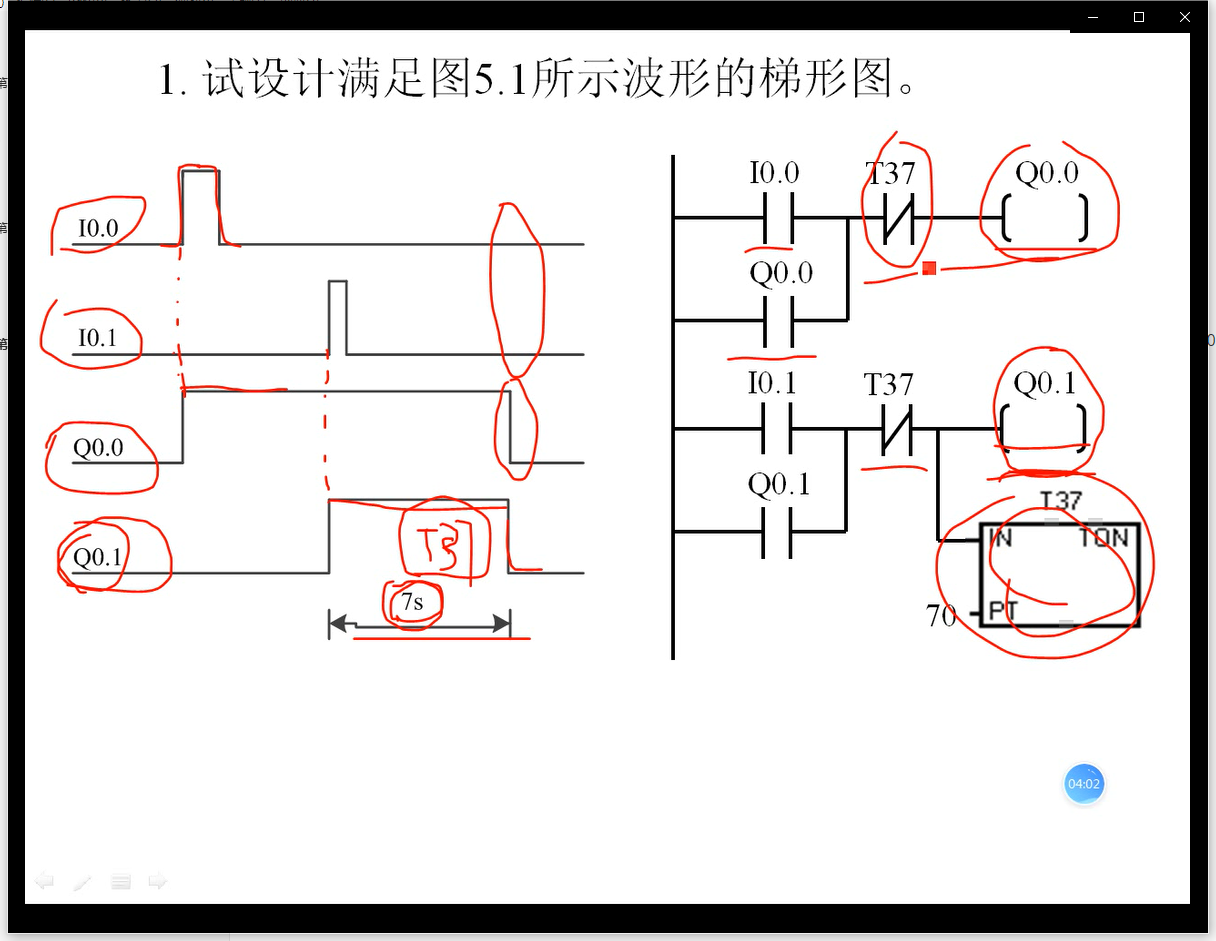

image-20210520101843059

起保停

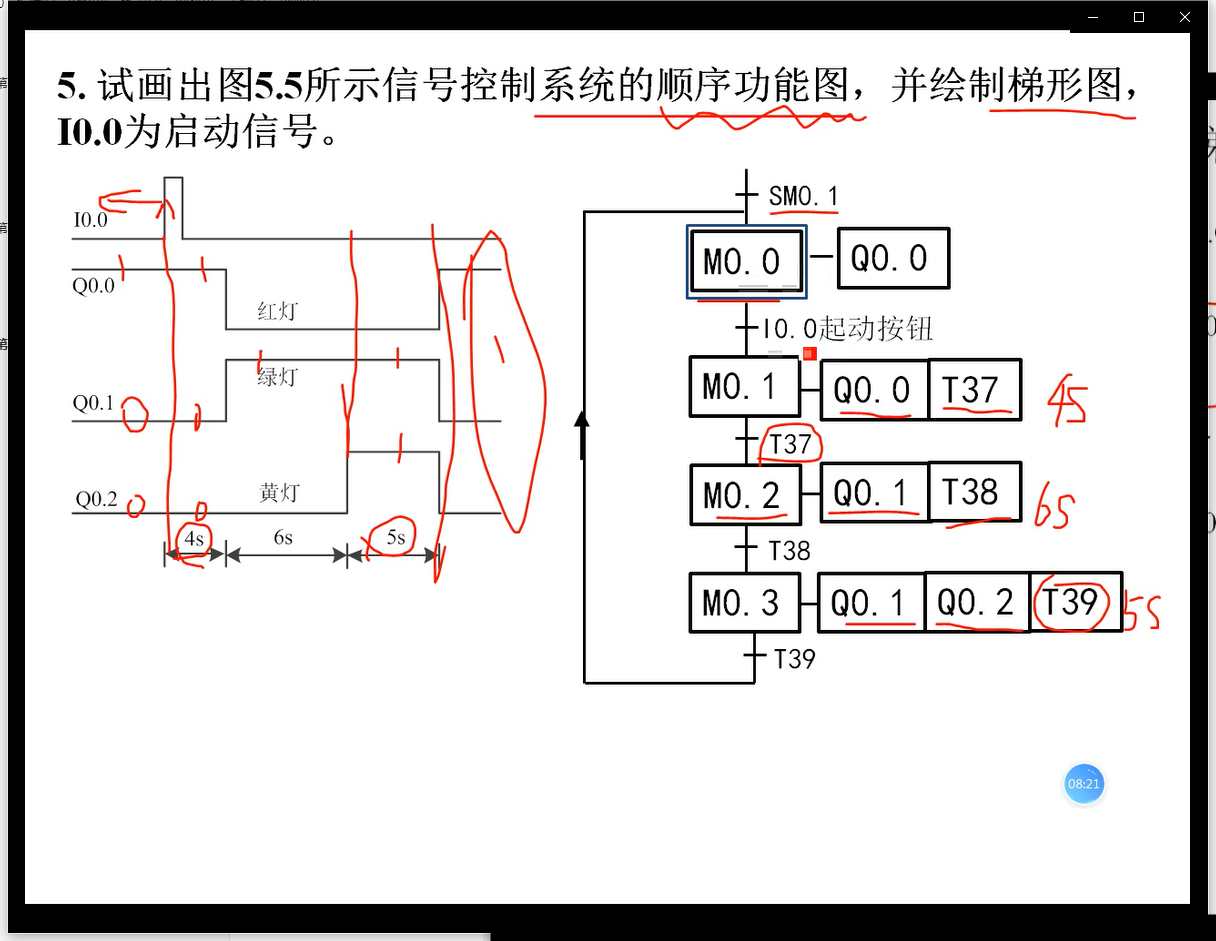

image-20210520112140794

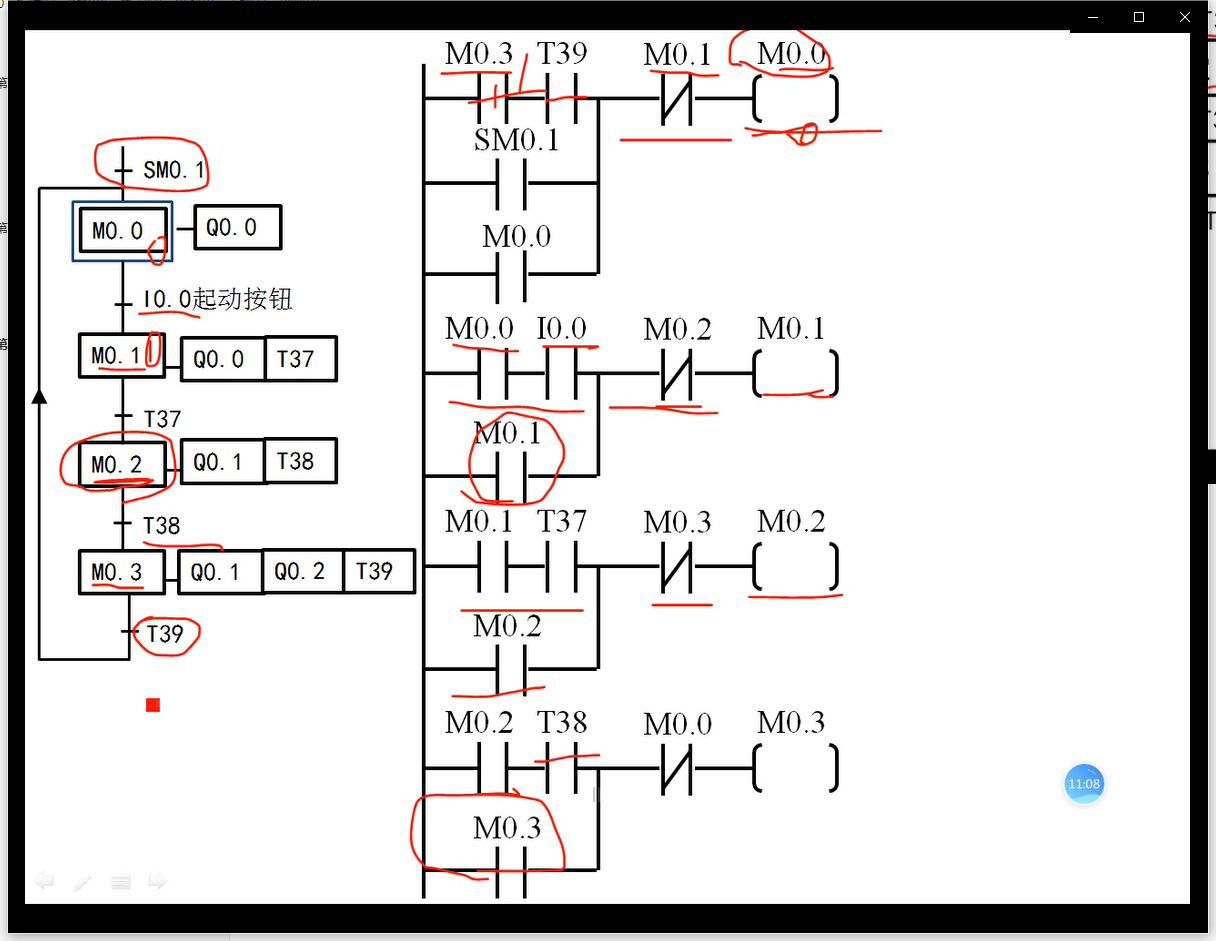

image-20210520112457757

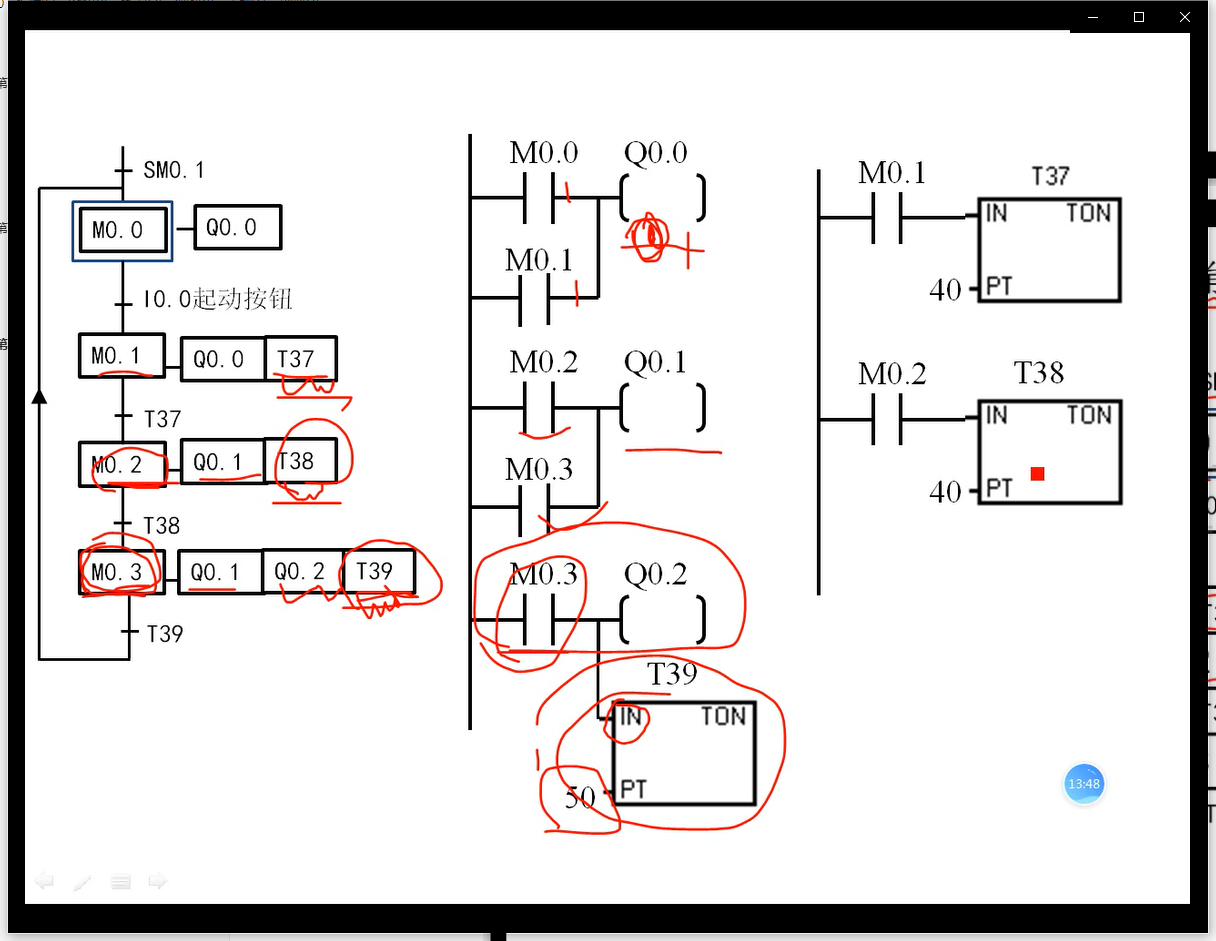

image-20210520112912655

置复位

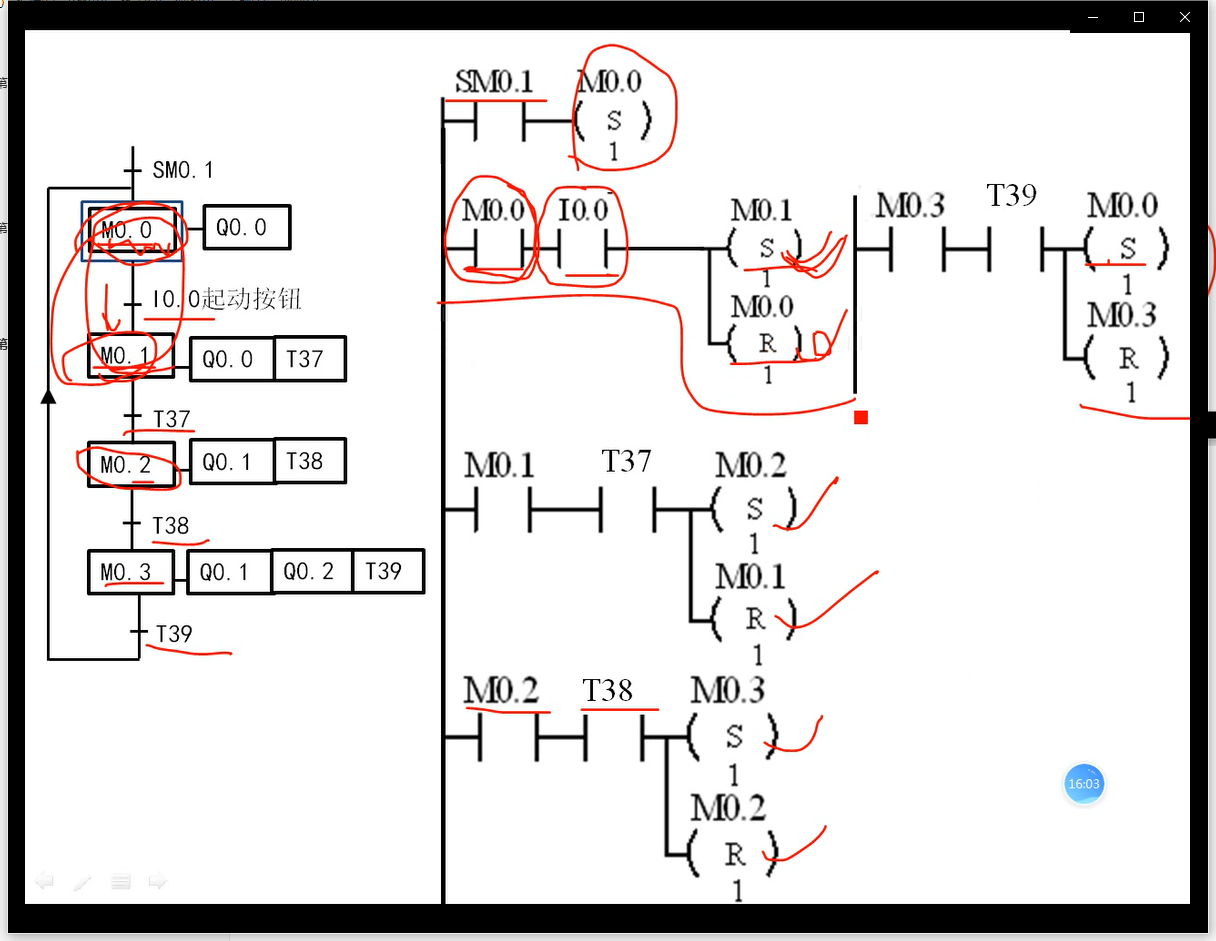

image-20210520113114591
